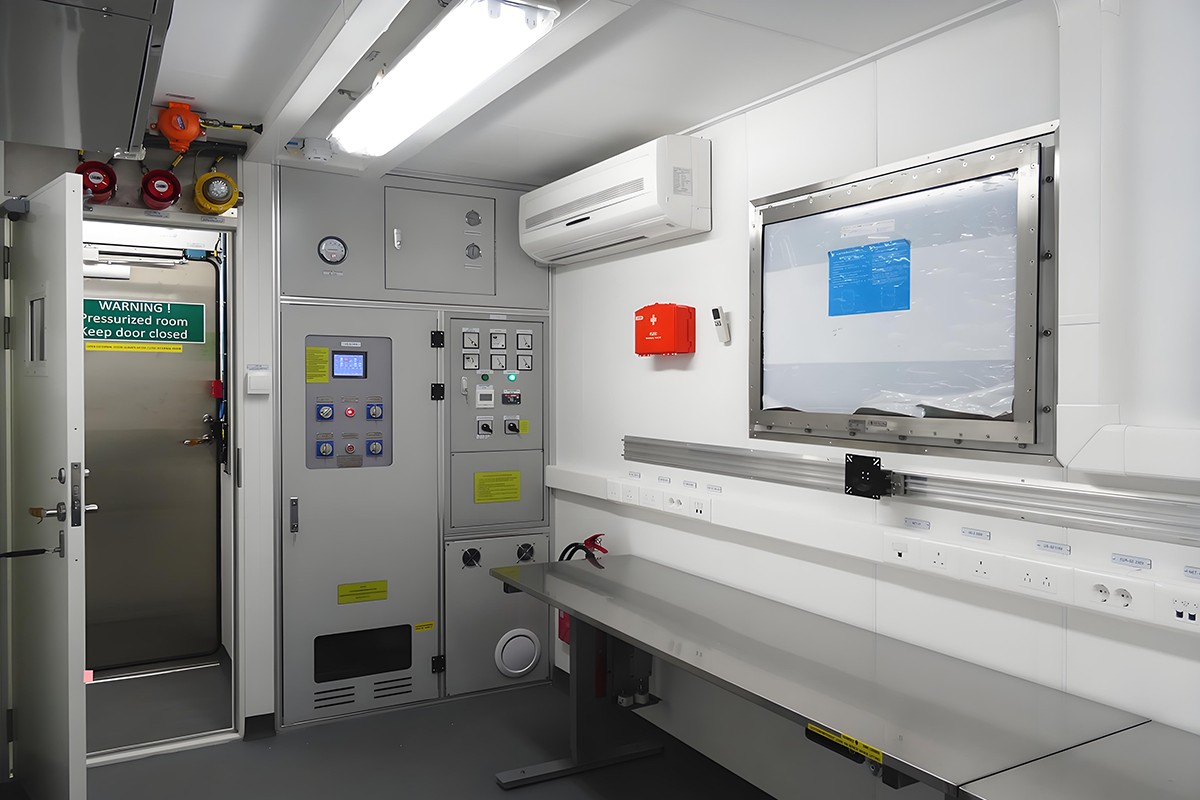

Contenedor presurizado Winner Offshore de 10 pies Zona 2

Criterios generales:

Contenedor offshore de 10 pies con certificado DNV2.7-1

SOLAS respecto a PFP (clasificación A60)

Clasificación del área:

Ambiente: Zona 2

Esclusa de aire: Zona 2

Sala principal: Zona segura durante la presurización.

Grupo de gas y clase de temperatura: Grupo II, IIA T3

Temperatura ambiente: 0℃ a +43℃; Nivel de ruido interno no más de 55 dB; Capacidad de ventilación para 2 personas.

Presión de diseño: Presión interna mínima = 50 Pa

Clasificación de resistencia al fuego A60 aplicada a paredes, techos, pisos, puertas de acceso, trampillas y ventanas.

Pintura marina de tres (3) capas

Dimensiones del contorno del contenedor: L2991x W2438x H2896mm, peso bruto de aproximadamente 10 toneladas; 4x Canetones y 8x Esquinas ISO.

Arquitectónico

1x Puerta personal exterior A60 (2000x800) con cierrapuertas y ventana de visualización, con barra antipánico para escape.

1x Esclusa de aire que incorpora puerta interior B15 con cierrapuertas.

2x S6*1 y 3x S4*1 MCT para cables y entradas de tuberías de cobre de CA de la cabina construida

Se formarán áreas de recreo para fijar todas las conexiones de conexión técnica (como JB) y la unidad exterior de aire acondicionado.

1x Escalera de mano para acceder de forma segura a la azotea

Se aplicará aislamiento de lana de roca con clasificación A60 en paredes interiores y techos; revestimiento de cubierta de acero A60 y, posteriormente, suelo de PVC antideslizante. Se utilizará un sistema de paneles marinos con clasificación B15 para el revestimiento de paredes, tabiques interiores y techos.

2x Jefe de tierra, fijado en diagonal en los dos extremos del contenedor.

Ajuste interno

1x Banco de trabajo 1550W*750D*850H, encimera SS316

1x Banco de trabajo 1350W*600D*850H, encimera SS316

2x Silla de oficina

1 extintor de CO2 de 10 kg con soporte

Eléctrico

Entrada de energía principal y de emergencia aceptable de 200 a 240 V monofásica o 2P, 60 Hz.

2 interruptores de seguridad de aislamiento con clasificación Ex para la entrada de energía principal y energía de emergencia.

2 empalmes con clasificación Ex para señal y altavoz PA, LAN y conexión telefónica. Un relé Ex de 8 puertos integrado en el empalme LAN para apagar la señal de red en situaciones de emergencia.

1x Tablero de distribución de energía no Ex con disyuntores y otros componentes, para iluminación de habitaciones, tomas de corriente y suministro de energía HVAC.

1x Lámpara fluorescente no Ex 220V 2x36W fijada al techo. 1x control de interruptor de luz.

Dos luces de emergencia Ex instaladas en la esclusa de aire y sobre la trampilla de escape. Se utilizarán luces de emergencia homologadas para Zona 1 Ex y luces con batería integrada y capacidad de al menos 60 minutos.

3 enchufes tipo británico de dos entradas, 230 V, 13 A.

Cables: Mínimo de retardante de llama según IEC 60332-1-2 y IEC 60332-3-22 Contención de cables: Cables instalados dentro de porta cables o sujetos con clips a una placa perforada de acero inoxidable.

Sistema de fuego y gas

1 panel CPFG con clasificación Ex. El sistema está preparado para la instalación de 3 sensores de CH4 y 1 sensor de H₂S, aunque el detector de instalación real es selectivo. El CPFG controla la purga, la presurización y el apagado de la cabina. El sistema también incorpora monitorización de presión de aire, incendios y gases, y alarmas.

2 detectores de humo con clasificación Ex, 1 detector de calor con clasificación Ex y 1 punto de llamada manual con clasificación Ex.

2 detectores de gas CH4 con clasificación Ex, fijados en la entrada de aire y la esclusa de aire.

1x botón pulsador ESD con clasificación Ex.

1x alarma audible y visual con clasificación Ex.

HAVC

Un equipo de aire acondicionado split está especialmente diseñado para operar en alta mar y soportar las condiciones climáticas más adversas. Las funciones de las unidades se limitan únicamente a la refrigeración.

1x Controlador de temperatura diseñado para controlar el suministro de enfriamiento.

Aire Acondicionado: Referente R410A, Unidad Interior 18000BTU 230V 60Hz, Unidad Exterior 230V 60Hz, Tipo Ex.

1x Sistema de ventilación que incluye ventilador presurizado a prueba de explosiones, conducto de aire y brida adaptadora para compuerta cortafuegos conectada.

Dos compuertas cortafuegos eléctricas A60 con clasificación contra incendios y clasificación Ex, fijadas en la entrada y salida de aire. Grosor del marco: 3 mm, galvanizado. Función de corte del suministro de aire y cierre de la compuerta desde el control CPFG. Temperaturas de disparo normales de los fusibles incluidas.

1x Amortiguador de ajuste de presión fijado en la salida, operación manual para mantener la presión del aire.

1x Manómetro para monitorear y proporcionar lectura de la presión interna.

1x interruptor de presión

1x interruptor de flujo de aire.

Telecomunicaciones

2 altavoces Ex PA ubicados en la sala principal, altavoces conectados a la caja de conexiones Ex e en el hueco de conexión.

2 puertos Ethernet (RJ45) encima del banco de trabajo.

x Teléfono Ex fijado a la pared, Teléfono cableado a caja de conexiones Ex e en el hueco de conexión.
